合建式圓形排水泵站

適于中、小型排水量，水泵不超過4臺。

優點：圓形結構受力條件好，便于沉井法施工，降低工程造價，水泵啟動方便，易于根據吸水井中水位實現自動操作。

缺點：機器內機組與附屬設備布置較困難，當泵房很深時，工人上下不便，且電動機容易受潮。

結構

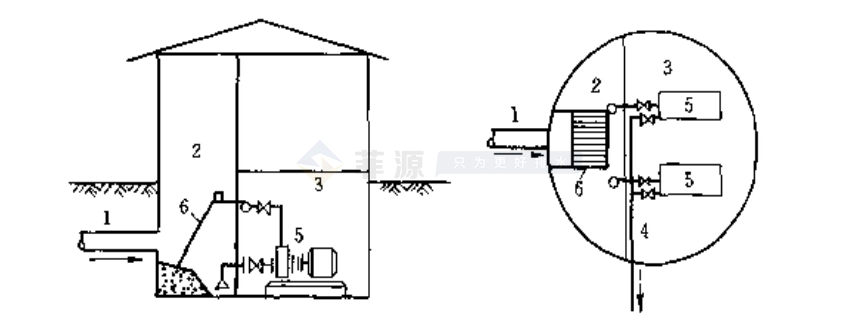

1、排水管渠；2、集水池；3、機器間； 4、壓水管； 5、臥式污水泵；6、格柵

合建式矩形排水泵站

適于大型泵站

優點：在機組、管道和附屬設備的布置方面較為方便，啟動操作簡單，易于實現自動化。電氣設備置于上層。不易受潮，工人操作管理條件良好。

缺點：建造費用高。當土質差，地下水位高時，因不利施工，不宜采用。

結構

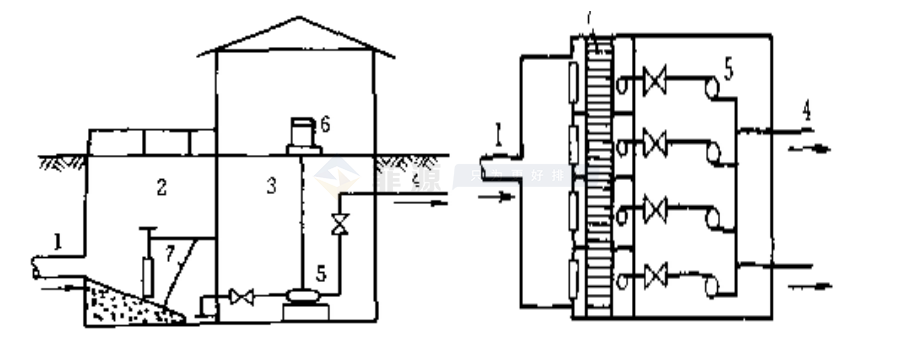

1、排水管渠；2、集水池；3、機器間； 4、壓水管； 5、立式污水泵；6、立式電動機；7、格柵

分建式矩形排水泵站

優點：結構上處理比合建式簡單，施工較方便，機器間沒有污水滲透和被污水淹沒的危險。

缺點：要抽真空啟動，為了滿足排水泵站來水的不均勻，啟動水泵較頻繁。

結構

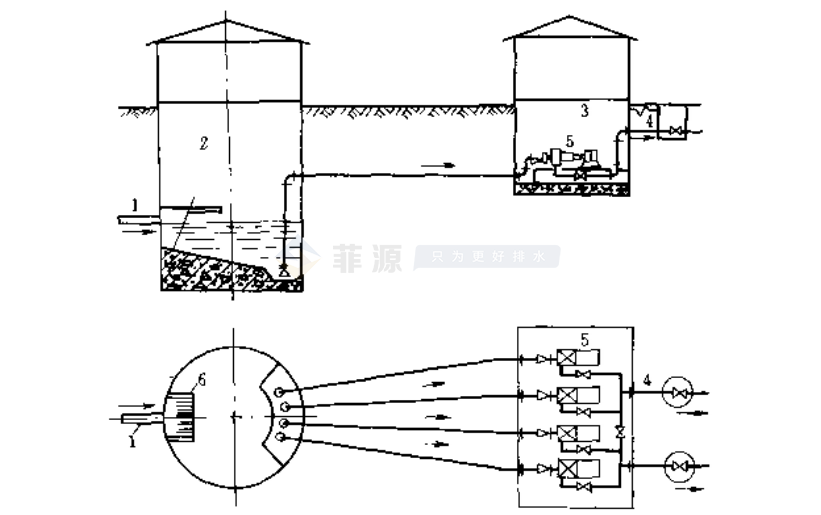

1、排水管渠；2、集水池；3、機器間； 4、壓水管； 5、水泵機組；6、格柵

小結設計要點

水泵臺數不多于四臺的污水泵站和三臺或以下的雨水泵站，其地下部分結構采用圓形最為經濟，其地面以上構筑物的形式，必須與周圍建筑物相適應。

當水泵臺數超過4臺時，地下及地上部分都可以采用矩形或由矩形組合成的多邊形；地下部分有時為了發揮圓形結構比較經濟和便于沉并施工的優點，也可以來取將集水池和機器間分開為兩個構筑物的布置方式，或者將水泵分設在兩個地下的圓形構筑物內，地上部分可以處理為矩形或腰圓形。這種布置適用于流量較大的雨水泵站或合流泵站。

對于抽送會產生易燃易爆和有毒氣體的污水泵站，必須設計為單獨的建筑物，并應采取相應的防護措施。
